Uno de los aspectos básicos de la electrónica es identificar cuando los componentes de un circuito se encuentran conectados en serie o en paralelo.
Veamos en qué consiste este tipo de conexión y para poder explicarlo mejor usaremos KIE el Kit de Iniciación a la Electrónica.
En un circuito eléctrico o electrónico podemos determinar dos configuraciones básicas: serie y paralelo. No son las únicas posibles (también tenemos configuraciones en estrella y en triángulo), pero son las más habituales y las primeras que debemos aprender a identificar.
Circuito paralelo
Los elementos de un circuito se encuentran en paralelo, cuando en los bornes equivalentes de todos ellos se aplita el mismo voltaje o diferencia de potencial (V).
Circuito serie
Los elementos de un circuito se encuentran conectados en serie, cuando todos ellos son atravesados por la misma intensidad de corriente (I).
Veamos algunos ejemplos de estas configuraciones
Ejemplos de circuitos con elementos en paralelo

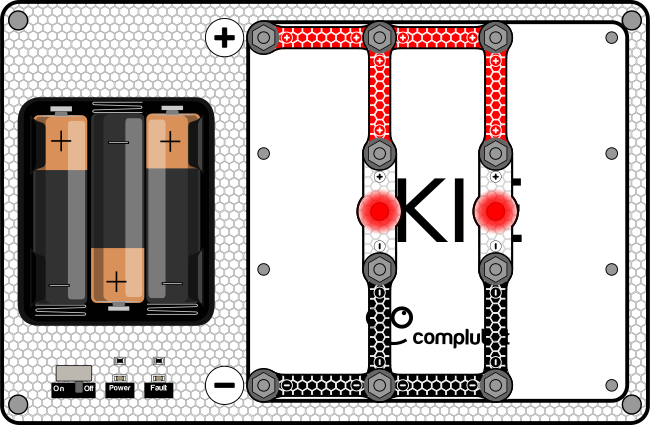

En este primer montaje tenemos un circuito con dos módulos led del KIE que se encuentran concetados a los terminales positivo (+) y negativo (-) del sistema de alimentación (portapilas).
Al estar el positivo de la alimentación conectado al positivo de los módulos y el negativo de la alimentación conectado al negativo de los módulos, tenemos que aplicado en ambos ledes el mismo voltaje de la alimentación y por tanto podemos decir que los dos módulos led se encuentran en paralelo.

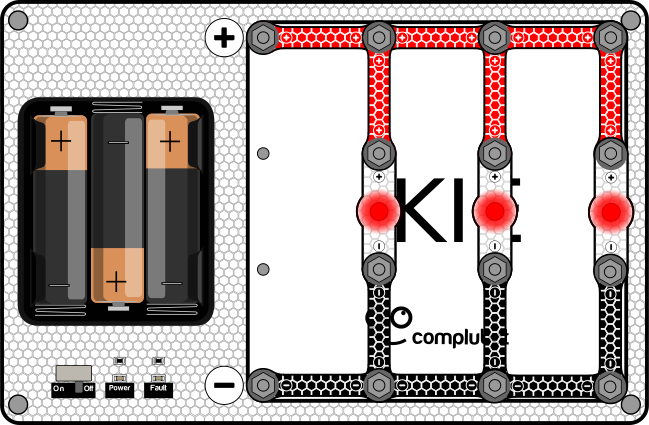

En este segundo ejemplo son tres los módulos led que se encuentran en paralelo. En realidad podemos poner tantos módulos led como queramos, o mejor dicho, tantos como pueda alimentar el portapilas de nuestro sistema: cuantos más módulos led pongamos más energía tiene que proporcionar el ssitema de alimentación.
Ejemplo de circuito con elementos en serie
En este primer circuito tenemos dos elementos en serie: el pulsador y el módulo led. Están en serie por que cuando apretamos el pulsador el circuito se cierra y pasa la misma intensidad de corriente por el pulsador que por el módulo led. En este caso el pulsador no afecta al funcionamiento del módulo led más allá de controlar su encendido, pero esto no es un impedimento para que ambos se encuentren en serie
En el siguiente circuito veremos como los elementos conectados en serie se pueden afectar de forma mutua.
Ejemplos de circuitos mixtos, con elementos en serie y en paralelo
Tambien podemos encontrar circuitos en los que tengamos elementos que se encuentran en serie y en psralelo. Veamos un primer ejemplo.
Productos relacionados

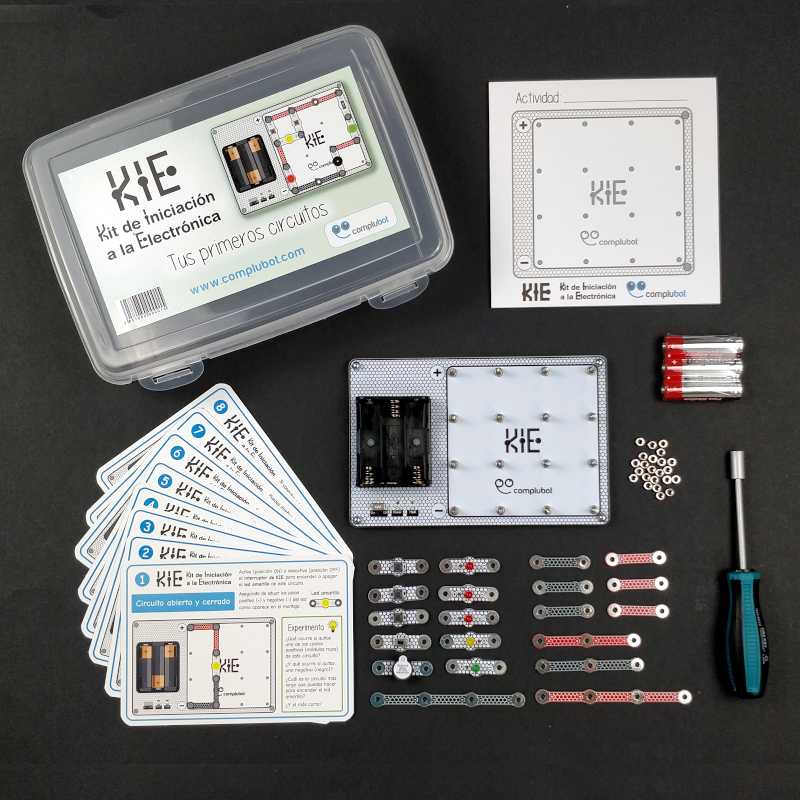

KIE – Kit de Iniciación a la Electrónica

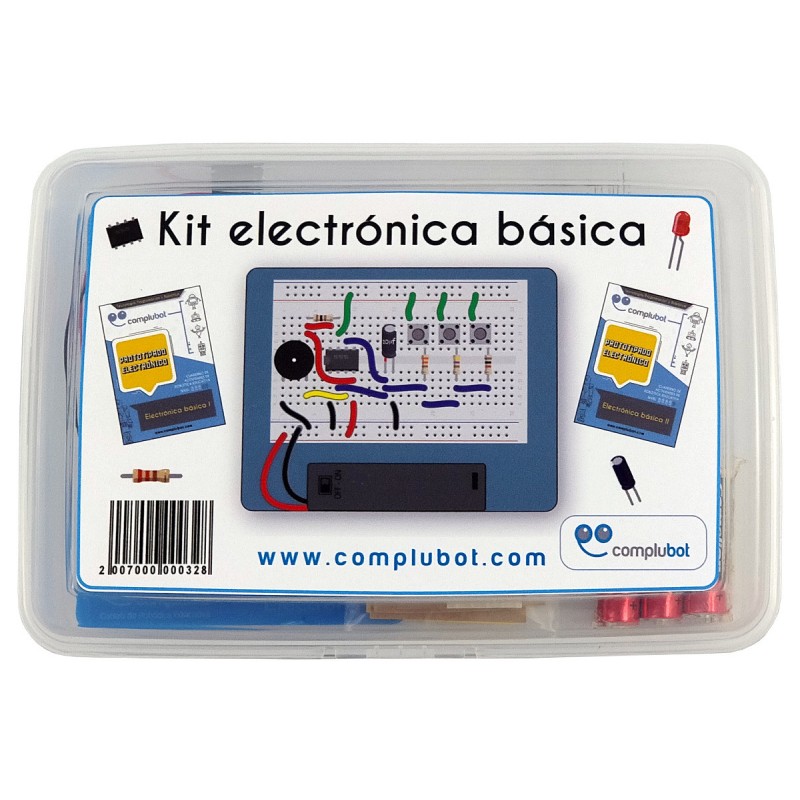

Kit de electrónica básica
